Hvorfor vælge Precision Power Distribution til et datacenter?

Et datacenter kan have en sund UPS, gode rack-PDU'er og ingen aktive alarmer - så opdager et stærkt belastet grenkredsløb under en udvidelse, en afbryderudløsning efter en vedligeholdelsesændring eller et energiforbrugsproblem, som ingen kan tildele et kabinet. Det svage punkt er ofte ikke generering eller backup strøm. Det er distributionslaget mellem kilden og it-stativerne.

Det korte svar: vælgPræcisions strømfordelingnår du har brug for at se, alarmere og styre strøm på kabinet- og grenkredsniveau i stedet for at behandle distribution som et passivt elpanel. Denne synlighed hjælper operatører med at finde belastningsubalance tidligere, planlægge tilgængelig kapacitet med bedre beviser og isolere fejl uden at gætte, hvilke downstream-kredsløb der er berørt.

Vælg præcisionsfordeling, når skabet – ikke kun reolen – skal udsætte belastningsrisiko og energiforbrug

Et konventionelt distributionsskab leverer strøm. Et intelligent strømfordelingsskab rapporterer også, hvad der sker med det. Denne skelnen har betydning, når et serverrum har nok kredsløb, kabinetter, lejere eller skiftende arbejdsbelastninger til, at et regneark og lejlighedsvis måleraflæsning ikke længere fortæller hele historien.

Præcisionsfordelingsskabe placerer overvågning på det punkt, hvor en kilde er opdelt i udgående kredsløb. Strøm, spænding, effekt, energi, afbrydertilstand og alarmtilstande kan opsamles i kabinettet og, hvor konfigureret, efter gren. I stedet for at lære om et overbelastet kredsløb, efter at en afbryder åbner, kan dit team indstille driftstærskler og undersøge en stigende belastning, før det bliver en udfald.

Fordelen er ikke kun mere data. Det er brugbar ansvarlighed. Energiovervågning på skabsniveau kan hjælpe med at skelne et fyldt skab fra et, der kun ser ud til at være fyldt på grund af en bred aflæsning på værelsesniveau. Oplysninger på brancheniveau gør også kapacitetsdiskussioner mere disciplinerede: operationer kan gennemgå den faktiske kredsløbsadfærd, før der godkendes et nyt rack, i stedet for at stole på antagelser om navneskilt.

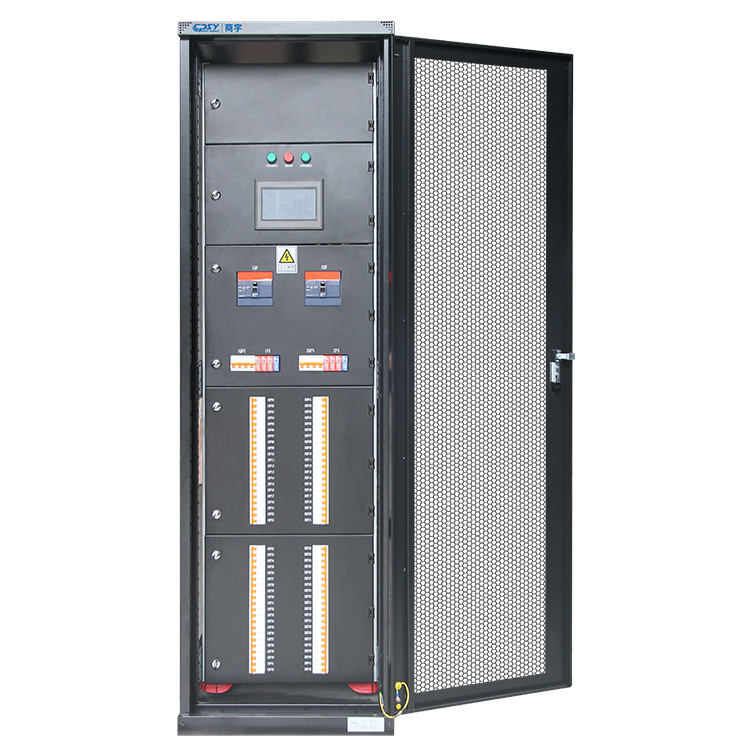

CPSY positionerer sinpræcision strømfordelingsskabesom terminaldistributionsudstyr til datacentre og computerrum. Dens angivne konfigurationer inkluderer konfigurerbare grenkredsløb, grenovervågning, alarmer, en 7-tommer touch-screen HMI og Modbus-kommunikation. Disse funktioner er kun nyttige, hvis de er idriftsat korrekt og gennemgået af nogen. En berøringsskærm erstatter ikke alarmejerskab, basislinjemålinger eller en ændringskontrolproces.

Hvordan intelligent filialovervågning understøtter hurtigere, bedre informeret strømdrift

Filialovervågning virker, fordi den indsnævrer søgeområdet. En kildeniveaumåler kan bekræfte, at en UPS-udgang eller -skab bærer mere belastning end forventet. Det kan ikke nødvendigvis vise, hvilket udgående kredsløb, der er ændret, om en fase fører uforholdsmæssig strøm, eller om en bestemt gren nærmer sig sin driftsgrænse. Data pr. branche giver operatøren et praktisk sted at starte.

Det betyder noget under tre fælles arrangementer. Først en kapacitetsanmodning: facilitetsteamet kan gennemgå det påtænkte kabinet og dets tilgængelige kredsløb, før udstyr godkendes. For det andet en afbryderalarm: personalet kan identificere den berørte filial og dens tildelte belastninger uden at åbne et strømførende kabinet blot for at undersøge det. For det tredje en effektivitetsgennemgang: energidata kan sammenlignes på tværs af skabe, zoner eller kundetildelinger, hvor målerplanen understøtter det.

Fjernkommunikation er en del af driftsværdien. Modbus kan overføre udvalgte kabinetoplysninger til et bygningsstyringssystem, en DCIM-platform eller et stedsovervågningssystem, forudsat at integratoren kortlægger registre, navngiver punkter konsekvent og tester alarmadfærd. Et skabs-HMI er værdifuldt ved udstyret, men det er ikke nok til et lys-ud-anlæg. Omvendt er central overvågning ikke en grund til at udelade lokal indikation; teknikere, der arbejder foran kabinettet, har brug for klar status under vedligeholdelse.

Der er en grænse. Elektrisk overvågning rapporterer elektriske forhold, ikke serverapplikationstilstand. Den kan heller ikke kompensere for forkerte kredsløbsetiketter, udokumenterede bevægelser eller en dårligt designet downstream-topologi. Gode ​​data bliver hurtigt vildledende, hvis as-built tidsplanen er forkert.

Hvor præcis strømfordeling leverer den største driftsværdi

Afkastet er stærkest, hvor strømmen skifter ofte, nedetid har en reel omkostning, eller et team skal forsvare kapacitetsbeslutninger over for mere end én interessent. Finansielle, telekommunikations-, virksomheds- og offentlige computerrum passer alle til dette mønster, hvorfor de er almindelige applikationer for denne udstyrsklasse.

AI-vækst og IT-belastninger med høj tæthed gør synlighed på brancheniveau til et planlægningskrav

AI og andre computertunge implementeringer kan ændre et lokales belastningsprofil hurtigere end traditionel virksomheds-IT. Nye højdensitetsreoler kan komme i klynger, og den praktiske begrænsning er ofte en bestemt distributionsvej, ikke den samlede forsyningstjeneste. Kabinet- og grenaflæsninger hjælper med at afsløre, hvor strømmen allerede er koncentreret, og hvor nyt udstyr ville skabe en ujævn belastning.

Dette er ikke et argument for, at alle rum har brug for den samme arkitektur. Nogle faciliteter vil have brug for ændringer opstrøms, flere skabe eller et revideret racklayout, før yderligere belastning kan accepteres. Præcisionsovervågning gør denne beslutning synlig hurtigere. Det skaber ikke kapacitet, som det elektriske design aldrig gav.

UPS-understøttede serverrum har brug for et klart, overvågbart distributionslag mellem kilde og rack

En UPS beskytter en kritisk kildesti, men operatørerne skal stadig forstå, hvordan det beskyttede output bliver opdelt. Et overvågningsbart kabinet mellem UPS'en og racklaget hjælper med at forbinde kildekapaciteten til det faktiske downstream-forbrug. Under en vedligeholdelsesplan eller en udfaldsgennemgang er dette forhold langt nemmere at dokumentere, når kredsløb, skabsbelastninger og alarmer er synlige i ét distributionslag.

CPSY lister 20-300 kVA kapacitetsmuligheder for sin præcisionsfordelingsskabskategori sammen med flere nominelle spændings- og input-strøm muligheder. Du bør behandle disse intervaller som et udgangspunkt, ikke en valggenvej. Det påkrævede upstream-system, tilgængelig fejlstrøm, downstream-belastningsplan og lokale elektriske krav bestemmer den passende konfiguration.

Præcis strømfordelingsskab vs. rack PDU vs. konventionel panelboard

Disse produkter behandles ofte som erstatninger. Det er de ikke. Hver tjener et andet punkt i strømkæden, og et veldesignet datacenter kan bruge alle tre.

Hvad en rack-PDU kan overvåge – og hvad den ikke kan erstatte på kabinetniveau

En rack-PDU sidder tæt på it-udstyr og kan levere rack-, stikkontakt- eller stikkontaktgruppemåling og omskiftning, afhængigt af dens design. Det er værdifuldt til at identificere forbrug på enhedsniveau og kontrollere beholdere. Den kan ikke erstatte skabsniveauvisningen af ​​udgående feeder og grenkredsløb på tværs af flere stativer. Det giver heller ikke den samme distributionsfunktion, afbryderarrangement eller fysiske grænseflade til opstrømskilden.

Hvis spørgsmålet er "Hvilken server bruger strøm?" en rack PDU kan være det bedre instrument. Hvis spørgsmålet er "Hvilken skabsgren nærmer sig grænsen, og hvilken stativgruppe er nedstrøms?" et præcisionsfordelingsskab er det mere relevante lag.

Når en konventionel panelplade giver fordeling, men ikke nok betjeningssynlighed

En konventionel tavle kan være et fornuftigt valg til stabile rum med lavere kompleksitet, hvor lokal elektrisk distribution er hovedkravet, og overvågning ikke er driftsmæssigt nødvendig. Det bliver sværere at forsvare i et kritisk rum, når operatører har brug for filialalarmer, energirapportering, fjernstatus eller en kontrolleret grænseflade til kapacitetsstyring.

Omkostningsafvejningen er reel. Intelligente kabinetter tilføjer målere, kommunikationshardware, konfigurationsarbejde og idriftsættelseskrav. At købe disse funktioner til et lille statisk rum, der aldrig vil blive overvåget, er spild. At købe et grundlæggende panel til et skiftende kritisk miljø kan blive dyrere senere, især hvis eftermontering kræver nedetid eller et udskiftningsskab.

Match samleskinnearkitektur, udgående kredsløb, overvågningsgrænseflader og installationsforhold til projektet

Start med diagrammet på én linje, ikke en skabsbrochure. Bekræft kildearrangementet, spændingen, jordingsmetoden, krav til fejlpligt og tilsigtet kritikalitet af nedstrømsbelastninger. I amerikanske projekter er 208V-distribution almindelig i mange it-miljøer, men du skal matche den faktiske webstedsarkitektur og udstyrsinput i stedet for at vælge efter markedsvane.

Samleskinnearkitektur ændrer diskussionen om modstandsdygtighed og vedligeholdelse. CPSY tilbyder mulighed for enkelt- eller dobbeltskinne i denne produktkategori. Et dobbeltskinnearrangement kan understøtte et design, der kræver separate forsyningsveje, men det er ikke automatisk redundant. Ægte redundans afhænger af hele systemet: uafhængige upstream-kilder, hvor det er nødvendigt, overførselsstrategi, downstream-udstyr med passende dobbeltledningsarrangementer og disciplineret kredsløbstildeling.

Angiv udgående kredsløb fra en rack- og belastningsplan. Spørg hvilke kredsløb der er nødvendige nu, hvilke positioner der er reserveret, hvordan afbrydere identificeres, og hvilken overvågningsgranularitet der kræves. Undgå at fylde alle tilgængelige veje på dag ét, bare fordi skabet har plads. Fysisk reservekapacitet, elektrisk reservekapacitet og overvåget reservekapacitet er ikke det samme.

Integration fortjener lige stor opmærksomhed. Definer, hvilke værdier der skal nå overvågningsplatformen, hvem der ejer alarmtærskler, hvad der sker ved et kommunikationstab, og hvordan labels matcher DCIM- eller BMS-punktnavne. Gennemgå kabinetdimensioner, adgangsafstande, kabelindføringsretning, varmeforhold og serviceadgang, før skabet når stedet. Et dygtigt skab kan stadig blive en dårlig installation, hvis et bageste afslutningsområde er blokeret af en væg eller kabelbakke.

For projekter, der kræver konfigurerbar distribution og overvågning, skal du gennemgå de tilgængeligemuligheder for strømfordelingsskab til datacentermed den elektriske ingeniør og idriftsættelsesteamet – ikke kun indkøbsteamet.

Tjekliste til datacenterdistributionsskabe: spørgsmål om elektrisk, integration, indkapsling og overholdelse, der skal verificeres

• Elektrisk:Passer kabinettet til stedets spænding, kildekapacitet, jordforbindelse, krav om fejlpligt og det planlagte antal udgående kredsløb? Er afbryderklassifikationer og kredsløbstildelinger dokumenteret?
• Arkitektur:Er enkelt eller dobbelt samleskinne passende til det faktiske en-linje diagram? Hvis der kræves modstandskraft, er hele vejen opstrøms til stativ blevet gennemgået i stedet for kun kabinettet?
• Overvågning:Hvilke skabs- og grenmål er påkrævet? Er alarmer, hændelsesregistreringer, lokal HMI-adgang og Modbus-punkter defineret før idriftsættelse?
• Integration:Vil BMS-, DCIM- eller webstedsovervågningsplatformen modtage nyttige, navngivne punkter - ikke kun en generisk kommunikationsforbindelse? Hvem tester alarmer for tab af kommunikation?
• Installation:Er dimensioner, vægt, gulvbelastning, for- og bagadgang, kabelindføring, omgivende forhold og vedligeholdelsesafstande bekræftet i forhold til rummets layout?
• Overholdelse:Hvilke lister, certificeringer og godkendelser af lokale koder kræves af den myndighed, der har jurisdiktion og projektspecifikationen? Antag ikke, at en certificering angivet på tværs af en producents sortiment gælder for hvert konfigureret kabinet. Bekræft dokumenterne for den nøjagtige enhed.
• Support og registreringer:Vil du modtage et one-line diagram, kredsløbsplan, indstillingspost, kommunikationskort og as-built labels? Disse dokumenter afgør, om præcisionsstrømfordeling forbliver nyttig, efter at idriftsættelsesteamet forlader.

A grenovervåget strømfordelingsskabfår sin plads, når holdet vil bruge disse svar til at drive faciliteten med færre antagelser.
