Som professionel producent er CPSY® CPY-seriens modulære UPS med adskilte komponenter også kaldet decentraliseret teknologi den eneste mulighed for at arbejde uden risiko for et "single point of failure". Hvert UPS-modul har en elektronisk ensretter, inverter, statisk bypass-kontakt, tilbageføringsbeskyttelse, batterisikring og kontrollogisk LCD-display for at garantere autonom drift.
CPSY ® er en af de 10 største modulære UPS-producenter i Kina. Med en enorm produktionsfabrik, 200+ ansatte og mere end 11 års erfaring inden for R&D, fremstilling af forskellige slags UPS til globale kunder, har vi været vidne til den store succes, vores kunder havde opnået på markedet.

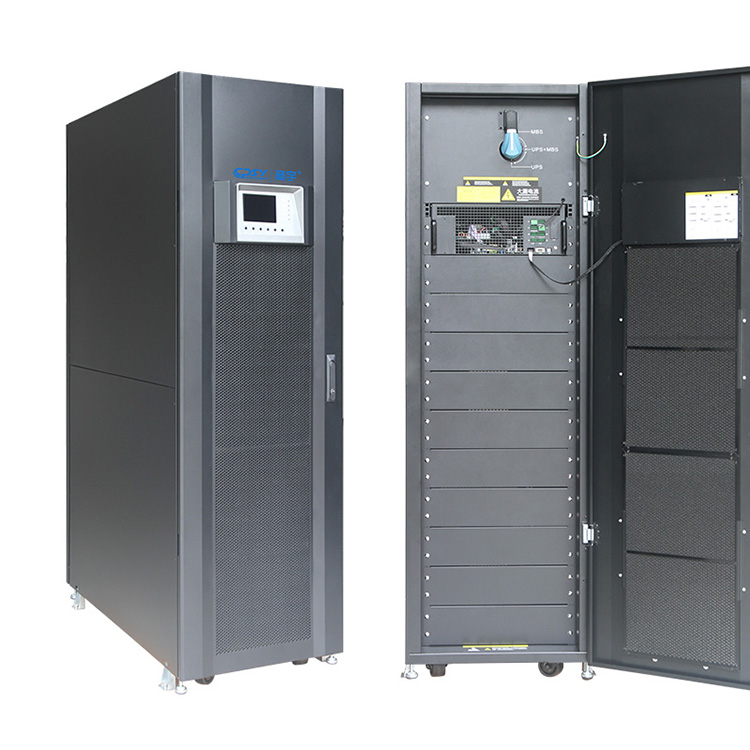

CPSY® CPY serie 10-600K modulær UPS er et ægte online dobbeltkonvertering, statisk, trefaset højfrekvent mikro modulært ups-system. Bruger IGBT strømkonverteringsteknologi, ABM intelligent batteristyringssystem og andre verdener. Hele effektiviteten er større end 94,5%. Effektfaktorområde fra 0,9 til 1.
CPY-30-seriens tekniske parametre | ||||||
Model nr. | CPY3090-15U/30U | CPY30120-30U | CPY30120-42U | CPY30180-30U | CPY30210-42U | CPY30300-42U |
Kabinets kapacitet | 90KVA/90KW | 120KVA/120KW | 120KVA/120KW | 180KVA/180KW | 210KVA/210KW | 300KVA/300KW |
IP/OP-tilstand | 3 fase ind/3 fase ud | |||||
Måde at arbejde på | Online dobbeltkonvertering | |||||
installationstype | Tårn type | |||||
Indtastningsparametre | ||||||
Nominel indgangsspænding | 380V/400V/415VAC | |||||
Indgangsspændingsområde | Nominel resistiv belastning fuld belastning: 305~478VAC; nominel resistiv belastning derating under 70%: 208~304VAC | |||||
Indgangsfrekvensområde | 40-72 Hz | |||||
indgangseffektfaktor | 0.99 | |||||
input blank | Standard (indbygget) | kobberstang | ||||
Indtast den åbne specifikation | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Output parametre | ||||||
Nominel udgangsspænding | 380V/400V/415VAC | |||||
Udgangsfrekvensområde | 50/60Hz automatisk registrering | |||||
udgangseffektfaktor | 1 | |||||
Crest Faktor | 3:01 | |||||
THDv | ≤2% (lineær belastning); ≤4 % (ikke-lineær belastning) | |||||
konverteringstid | 0ms | |||||
overbelastningskapacitet | 105%~110% 60min; 110%~125% 10min; 126%~150% 1min;≥150%, 200ms drej til bypass | |||||
udgangsafbryder | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Specifikationer for udgangsafbryder | kobberstang | |||||
Batteri parametre | ||||||
Batteri type | VRLA batteri | |||||
batterispænding | Standard 384VDC (384V/432V/480VDC justerbar), det vil sige standard 32 celler (32/36/40 celler justerbar), med en battericenterlinje | |||||
ladestrøm | Hvert strømmodul kan justeres op til 8A | |||||
batteri åbent | ingen | |||||
DC koldstart funktion | support (Konsulter venligst det regionale forsalg, før du afgiver en ordre) | |||||
Ingen batteristartfunktion | support | |||||
Systemparametre og standarder | ||||||
Maskineffektivitet | 95,0 % | |||||
Sikkerhedstype | EN 62040-1 | |||||
Elektromagnetisk kompatibilitet | EN 62040-2 | |||||
Overspændingsbeskyttelse | IEC 61000-4-5 | |||||
Relevant certificering | TLC/energibesparende certificering/CE | |||||
grad af beskyttelse | IP20 | |||||
Fungere | ||||||
EPO | support | |||||
ØKO | support | |||||
Indgående opkald starter automatisk | support | |||||
vedligeholdelse bypass | Standard (indbygget) | kobberstang | ||||
Specifikationer for vedligeholdelses-bypass-afbryder | 3P/160A | 3P/250A | 3P/250A | 3P/400A | 3P/400A | 3P/500A |
Parallel mængde | 2 stk (2 UPS'er deler et parallelt kabel, varenummeret er WIR-04096-00) | ikke støtte | ||||
Parallel delt batteripakke | support (indstillet via panel) | ikke støtte | ||||
meddelelse | ||||||
kontrolpanel | LED+LCD-skærm (5,7 tommer) | |||||
kommunikationsport | Standard RS232; standard smart card slot (valgfrit SNMP-kort) | |||||
SNMP-kortsæt varenummer | SMP-00003-00 | |||||
fysisk indeks | ||||||
Vært B*D*H | 515*1000*763(mm))/600*1210*1520(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1210*1520(mm) | 600*1200*2050(mm) | 600*1060*2010(mm) |
UPS vægt (KG) | 142/164 | 210.5 | 238 | 307 | 285 | 445 |
Strømmodul B*D*H | 650*440*132(mm)-3U | |||||
Effektmodulvægt (KG) | 34,5/stk | |||||
Støj (mindre end 1 m) | <73dB,1m | |||||
Miljøindikatorer | ||||||
Arbejdstemperatur | 0-40℃ | |||||
relative arbejdsfugtighed | 0-95% RH, ikke-kondensation | |||||
Stuetemperatur | -15-60 ℃ | |||||
opbevarings relative fugtighed | 0-95% RH, ikke-kondensation |
CPSY® modulær UPS
Model nr.: CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600
UPS effektområde: 10KVA~600KVA
Funktioner:
● Højfrekvent og ægte dobbeltkonvertering
● Uafhængigt strømmodul dual DSP (digital signal processor) kontrolteknologi
● Udgangseffektfaktor 0,9/1
● N+1 digital parallelteknologi, ekstrem lav cirkulationsstrøm mellem moduler.
● UPS vedtager modulært design, hot-swappable, intelligent modul og systembeskyttelsesdesign.
● Strømmodulet anvender IGBT-moduler i stedet for diskrete komponenter.
● Høj pålidelighed, høj effekt, høj energitæthed og høj effektivitet, op til mere end 94,5 %
● Hvert uafhængigt modul er udstyret med en uafhængig controller for at undgå risikoen for enkeltpunktsfejl.
● Batteriuafhængig oplader, avanceret intelligent batteristyringssystem (ABM)
● Automatisk frekvensregistrering, 50/60Hz frekvenskonvertering
● Batteri koldstart funktion, valgfrit lithium batteri
● Effektiv software- og hardwarebeskyttelse
● Lavspændingsindgangslineær derating, reducere batteriafladningstiden
● Støjsvagt systemdesign, blæserhastighed ændres intelligent med temperaturen, hvilket reducerer støj og forlænger levetiden
● Forsinket start efter strømgenoprettelse kan indstilles
● Højere høj/lav temperatur ydeevne
● Stærk belastningstilpasning til lineære og ikke-lineære belastninger, indgangsstrøm THDi<4 %
● Venlig betjeningsgrænseflade, stor LCD-skærm med høj opløsning, rig information.
● Multi-platform kommunikation: RS232 (standard konfiguration), USB/RS485/SNMP/AS400 tør kontakt/SMS alarm/EPO funktion (valgfrit)
Ansøgning
Stort og mellemstort datacenter
Serverrum telekom
Koncernvirksomheder
IT udstyr.
CPSY® Hot-swappable modulær ups strømforsyning til at tjene som strømbeskyttelse til missionskritisk infrastruktur såsom datacentre, mellemstore til store netværksudstyr og mere.
CPSY® CPY-seriens online modulære UPS-system er en ikke-isoleret, grøn UPS på industrielt niveau, der anvender et avanceret modulært strømbeskyttelseskoncept. UPS-arkitekturen kan skalere strøm, efterhånden som efterspørgslen vokser, eller når der kræves højere niveauer af tilgængelighed.
Den højeffektive modulære UPS er en fuldt nominel effekt (kVA=kW) UPS, der giver ultimativ tilgængelighed med sit selvsynkroniserede strøm- og kontrolmodul og tilbyder en bemærkelsesværdig lav total ejerskabsomkostning (TCO). Ud over lodret ekspansion i et enkelt rack tilbyder begge parallel ekspansion op til 2 enheder.
Hvert UPS-modul har al den hardware og software, der er nødvendig for autonom drift – ensretter, inverter, batterikonverter, statisk bypass-afbryder, back-feed-beskyttelse, kontrollogik, display og mimikdiagram til overvågning og kontrol.
CPY Series Modulær UPS
UPS-systemet anvender online dobbeltkonverteringstopologi for at give den bedste strømkvalitet uanset forholdene for indgående strøm. Denne topologi har også en nul overførselstid, hvilket sikrer optimal systemdrift.
Når man sammenligner med jævnaldrende, har CPSY®Modular UPS fordele som nedenfor:
Modulær UPS funktioner og fordele
1. Høj skalerbarhed
DSP-styring giver en forbedret højtydende løsning. Integrer modulært design og parallel teknologi for at forenkle fremtidig strømudvidelse.
2. N+1 eller N+X parallel redundans, udvidelse efter behov, sparer initial investering
Antallet af strømmoduler installeret i UPS'en kan tilpasses efter strømbehovet, hvilket ikke optager yderligere gulvplads og sparer initial investering. UPS'ens parallelle udvidelsesevne giver brugerne mulighed for at tilpasse deres eget strømsystem ved at forbinde flere UPS'er for at opnå højere kapacitet og realisere N+X strømredundans for at beskytte systemet mod strømsvigt.
3. Effektiv online dobbeltkonverteringsteknologi
CPY-seriens modulære UPS anvender online dobbeltkonverteringsteknologi, og dens ydeevne er så høj som 94,5 % ved 50 % belastning. Det reducerer de samlede samlede ejeromkostninger (TCO) markant.
4. Høj pålidelighed og høj effektivitet
Modulært design forbedrer vedligeholdelse og pålidelighed. Hot-swap er let at installere og vedligeholde, og svigt af et enkelt modul vil ikke påvirke den normale drift af andre moduler, hvilket giver kontinuerlig strømforsyning til nøglebelastninger.
Bredt indgangsspændingsområde sikrer højeffektiv drift med en udgangseffektfaktor på 0,9/1, som opfylder kravene fra de nyeste servere og optimerer hver en krone af IT-investeringer.
5. Lave samlede ejeromkostninger (TCO)
CPY-seriens modularitet kombinerer innovation, enkelhed og lave omkostninger ved ejerskab, og det modulære design reducerer MTTR (gennemsnitlig tid til reparation). Dette produkt er designet til at blive brugt i strømmoduler, STS-moduler og batterimoduler. Det vil forenkle vedligeholdelse og udskiftning og reducere MTTR (gennemsnitlig tid til reparation).
6. Batteri koldstart og intelligent batteristyring
Det vil tilføje en enorm værdi til dit workflow ved at levere on-demand power.
Systemet styrer intelligent hele processen med opladning og afladning, hvilket effektivt forbedrer batteriets levetid
7. Energibesparelse og miljøbeskyttelse
Online ECO-tilstand fungerer for at spare energi. Når strømkvaliteten er god, skifter UPS'en til ECO-tilstand for at forbedre systemets effektivitet. Når kvaliteten er ustabil, skifter UPS'en til lysnettet for at sikre den bedste strømkvalitet.
8. Fleksibel batterikonfiguration til forskellige applikationer
Antallet af batterier kan justeres fleksibelt. Det vil tilpasse sig varierende strømbehov og reducere systemets nedetid. Hver strengspænding kan indstilles fra 32 til 40 celler.
9. Ladestrømmen er justerbar
Giv maksimal ladestrøm på 6A/8A/20A for hvert strømmodul og kan justeres efter behov.
10. LCD touchskærm
LCD-berøringsskærmens design har en brugervenlig og intuitiv grænseflade, der giver brugerne mulighed for at overvåge strømsystemet og konfigurere indstillinger ved blot at berøre skærmen. 7.
11. Kompatibel generator
Strømkontinuitet kan opnås gennem generatorer under strømafbrydelser. Når UPS'en kører på generatorstrøm, kan UPS'en stabilisere generatorens ustabile spænding og levere pålidelig strøm.
12. Vedligeholdelsesomløbskontakt
Operatører kan bruge kontakten til problemfrit at overføre til strømforsyning i bypass-tilstand for at udføre hurtig og sikker vedligeholdelse uden at lukke strømsystemet og det tilsluttede udstyr ned.
13. Mulighed for fjernstyring
Fjernstyringsfunktionen kan overvåge og styre enheden via fjernstyringskortet (SNMP-kort osv.). Brugere kan også udføre administrative opgaver såsom planlagte nedlukninger og genstarter.
Multikommunikationsgrænseflader, RS485, USB, SNMP, relækortkommunikation, til netværksstyring og fjernovervågning
CPY-seriens Modulr UPS-højdepunkter på et øjeblik
DPA med Safe-Swap-moduler (SSM)
For premium strømbeskyttelse tilgængelighed
Lave samlede ejeromkostninger (TCO)
Omkostningsbesparelse i hele livscyklussen
Fleksibilitet/Skalerbarhed
Nem strømopgradering, betal efterhånden som du vokser
Forbedret servicevenlighed
Hurtig fejlretning
Øjeblikkelig fejlgenkendelse
Modulære ups Tilslutning af eksternt batteriskab
Det anbefales normalt for redundante multimodulsystemer at forsyne hvert UPS-modul med sit eget separate batteri.
For at sikre beskyttelsen af personalet under installationen af UPS'en skal du sørge for, at tilslutningerne udføres under følgende forhold:
Der er ingen netspænding i UPS'en
Alle belastninger er frakoblet
UPS'en og det eksterne batteri er spændingsfri
For at bekræfte den fuldstændige nedlukning af CPSY CPY-seriens modulære ups skal du udføre følgende trin:
1) Sørg for, at sikringerne, der forsyner UPS'en i indgangsfordelingskortet, alle er åbne, og at der ikke tilføres strøm til UPS'en.
2) Sørg for, at "MAINTENANCE BYPASS" er åben (position "OFF")
3) Sørg for, at batterisikringerne i det eksterne batteriskab og på UPS'en er åbne.
4) Tilslut jord (PE) mellem UPS'en og det eksterne batteriskab.
5) Tilslut de tilsvarende +/- , N, terminaler mellem UPS og eksternt batteriskab i henhold til tegningen.
Program for forebyggende vedligeholdelse
a) Rengøring, en visuel inspektion og en mekanisk inspektion af UPS-modulerne.
b) Udskiftning af defekte dele eller forebyggende udskiftning af dele med en defineret levetid.
c) "Opdatering" af udstyret (tekniske forbedringer efter levering).
d) Kontroller kalibreringen af DC-spænding og inverterens udgangsspænding og frekvens.
e) Kontrol af indstillingerne for den elektroniske regulering, kontrol- og alarmkredsløbene for ensretteren(e) og omformer(e).
f) Funktionskontrol af tyristorer, dioder, transformere, filterkomponenter, f.eks. for at sikre, at de fungerer inden for de specificerede designparametre.
g) Samlet præstationstest inklusive en Utility Failure-simulering med og uden belastningen.
h) Overvågning af batteridrift i afladnings- og genopladningstilstand inklusive eventuelle boost-opladningsopgaver.
Til batterivedligeholdelse
Vi anbefaler, at denne test udføres mindst hver 3. måned, især hvis batteriet ikke er tilstrækkeligt afladet under normal drift.
Den afladningstid, du bruger, skal være mindst halvdelen af batteriets driftstid.
Overvej venligst, at hvis du har udført en fuld batteritest for at bekræfte batteriets fulde driftstid, skal opladeren bruge mindst 8 timer for at genoplade batteriet op til 90 % af dets kapacitet.
Ved lange nedlukningsperioder for UPS-systemet, for at sikre, at batteriet er fuldt opladet, bør UPS-systemet være i drift i mindst 12 timer hver 3. måned. Hvis ikke, kan batteriet være permanent
