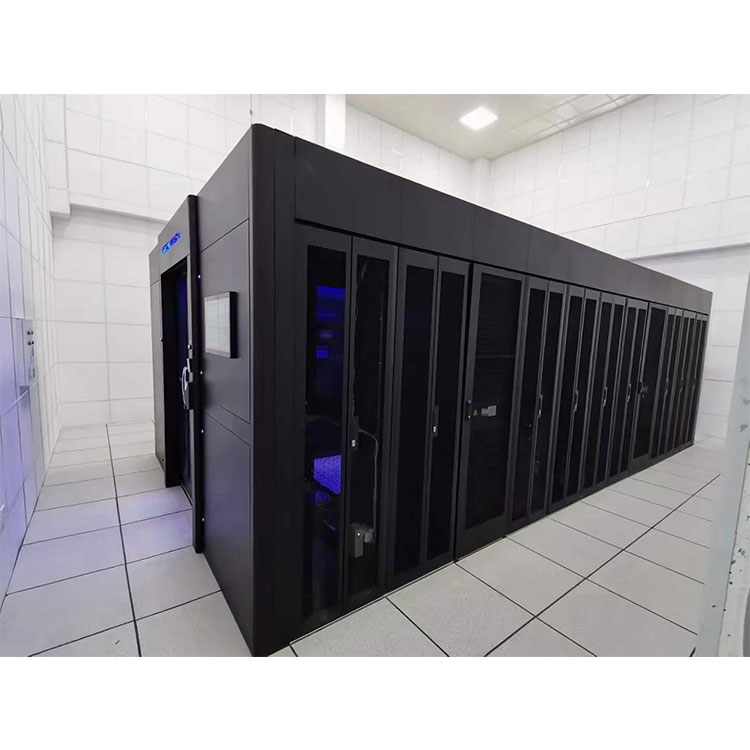

CPSY® har lanceret et nyt designkoncept af holdbart rumtype modulært datacenter overordnet computerrumsløsning for at imødekomme konstruktionsbehovene i små computerrum såsom regering, finans, operatørafdelinger, små og mellemstore virksomheders egne computerrum, marginaliserede datacentre, 5G-basestationer osv. Den nye generation af mikro-modul datacenter vedtager "Standardiseret" designkoncept, standard integrerede produkter er integreret i omfattende kabinetter. Alle komponenter er præ-designet, præinstalleret og præ-debugget på fabrikken. De pakkes og transporteres i EC/IT-skabe som en enhed. Installation på stedet kræver kun simpel skabskombination og overordnet konstruktion. Det tager kun 5 timer. Modulet vedtager et forseglet design af varme og kolde gange for at opnå støvtætte og støjreducerende effekter. IT-skabene på begge sider kan udvides fleksibelt og kan kopieres og udvides i enheder af kombinationer.
Som den professionelle producent vil vi gerne give dig Room Type Modular Data Center. Indeslutning af gange i datacentre kræver, at skabene er justeret i et layout med varm gang/kold gang. Indeslutningspaneler eller -strimler danner en zone til at isolere serverens indblæsningsluft (indeslutning af kold gang) eller udsugningsluft (indeslutning af varm gang). Forhindring af til- og fraluft i at blande sig kan øge kapaciteten og køleeffektiviteten af din køleinfrastruktur markant. Hvert sted vil være forskelligt, når forhold, køleinfrastruktur, stativtæthed og andre faktorer tages i betragtning.
Det multifunktionelle kabinet, der er specielt udviklet til store, mellemstore og små datacentre, har fordelene ved solid struktur, stærk bæreevne, ædel og elegant samt præfabrikeret strukturelt design. Kabinettet integrerer tre store løsninger (strømstyringsløsning, kabelstyringsløsning, varmeafledningsstyringsløsning), som kan bruges som modulær udstyrsinstallationsinfrastruktur, strømfordelingsskabe af skabstypen, rackmonterede batteribokse og skabsintegreret brugerudstyr . Strømfordeling, UPS, batteriboks og overvågningssystem sparer i høj grad udstyrsrummet.
CPSY-kanalindeslutningssystemer er designet til at maksimere forudsigeligheden, kapaciteten og effektiviteten af køling på rack-, række- eller rumniveau. Aisle-indeslutningssystemer er smarte termiske indeslutningsløsninger designet til at øge kølesystemets effektivitet og samtidig beskytte kritisk it-udstyr og personale. CPSY minimerer blandingen af varm og kold luft i it-miljøer.
Udstyrssystem | Vare | Parameter |
System | Dimensioner | 1200 mm bred lukket kold/varmgang dobbeltrækket skab anbefalet maksimal størrelse: 1400(L)*3600(B)*2300(H)mm, højde på 2600mm efter ovenlysvinduet er vendt. |
NR.enkeltmodulskabe | ≤48 | |
Kabinets strømforbrug | Design strømforbrug 5~8 KW, maksimal støtte 14KW | |
Modulets strømforbrug | ≤180KW | |
Arbejdsmiljø | -30℃~45℃ | |
Højde | 0~1000m (mere end 1000m skal derating) | |
Installationsmetode | Gulvmontering, kan lægges med eller uden antistatisk gulv | |
Skab | Dimensioner | 600(W)*1200(D)*2000(H)mm, kontakt venligst Shangyu-fabrikken for andre dimensioner |
Ledig plads | 42U | |
Damphastighed | 80 % | |
Statisk belastning | 1800 kg | |
Seismisk vurdering | Jordskælv med styrke 9 | |
Miljøcertificering | RoHS | |
IP klasse | IP20 | |
Lukket passage | Ovenlysvindue | vippe ovenlys, fladt tag ovenlys, fast ovenlys, bredde: 300(600)mm, kontakt venligst Shangyu fabrikken for andre dimensioner |
Endedør | Manuel vendedør, automatisk oversættelsesdør | |
Wireway | Bjergtype plademetal ledningsrende | |
Grundlag | Skabsbund, Kanalbund (installation af antistatisk gulv) | |
Etage | Calciumsulfat antistatisk gulv | |
Strømfordeling | Dimensioner | 600(W)*1200(D)*2000(H)mm, kontakt venligst Shangyu-fabrikken for andre dimensioner |
UPS-klassificeret input | 380VAC/400VAC/415VAC (3-faset 5-leder), 50/60Hz, PF=0,99 | |
UPS nominel effekt | 80~300kVA | |
UPS strømmodul | 20kVA/30kVA | |
Batteri | 38AH~250AH (12V) ventilreguleret bly-syre batteri, kontakt venligst Shangyu fabrikken for andre specifikationer | |
Fordelingsskab | Indgang: 100A~630A; 380VAC/400VAC/415VAC (3-faset 5-leder); 50/60 Hz | |
Output: Multi-channel 10~63A/3P (1P) valgfri, kontakt venligst Shangyu fabrikken for specifik konfiguration | ||
PDU | 32A-indgang, 8~24 bit C13 (C19) national standardstik valgfri, valgfri lynbeskyttelseskomponenter og intelligente intelligente kommunikationskomponenter mv. |
|
Detektionsfunktion | Hoved- og shuntkontaktstatus, spænding, strøm, effektfaktor, harmoniske, strømforbrug osv. | |
IP klasse | IP20 | |
Kølesystem | Klimaanlæg Dimensioner |
300(B)*1200(D)*2000(H)mm |
600(B)*1200(D)*2000(H)mm | ||
Kølekapacitet | Køling mellem rækker: 13~40KW | |
Køling på værelsesniveau: 8~102KW | ||
Input | 3-faset 380VAC, 50Hz | |
Lufttilførselstilstand | Vandret lufttilførsel, opadgående lufttilførsel og nedadgående lufttilførsel | |
Isoleringsmetode | Lukket kold/varm gang | |
IP klasse | IP20 | |
overvågningssystem | Miljøovervågning | Temperatur og fugtighed, røgdetektion, smart adgangskontrol, high-definition kamera, vandlækage, firefarvet omgivende lys |
Overvågning | Strømforsyning, batteri, strømfordeling, klimaanlæg |

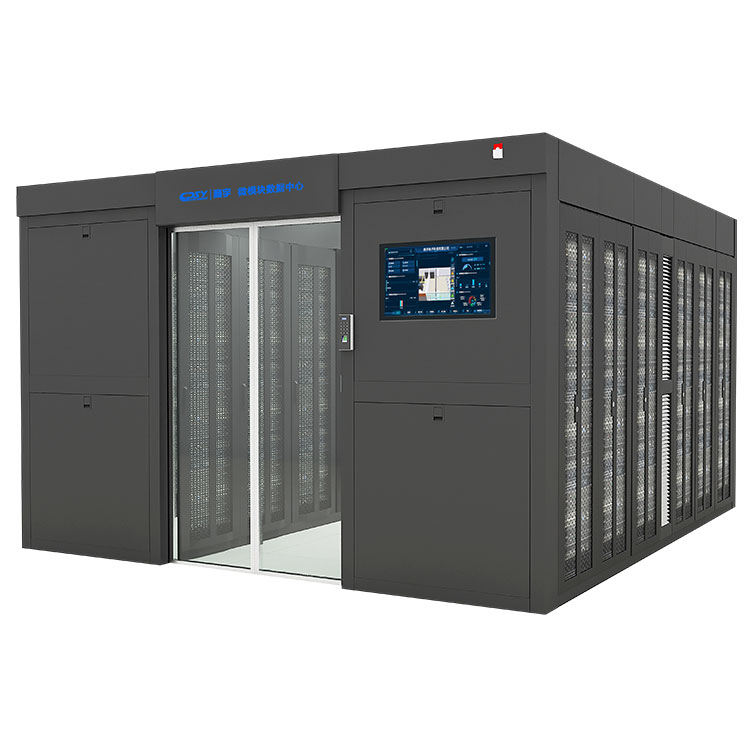

CPSY® Rumtype Modulært Datacenter
Belastningskapacitet: statisk belastning 1000KG
Beskyttelsesniveau: IP20
Standarder: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Certificering: CE, RoHS, UL
--Simpelt: Brug lokalt fingeraftryk og kortstryg for at logge ind for at åbne døren, hvilket eliminerer behovet for manuelt at indtaste adgangskoden, hvilket er praktisk og hurtigt. Det intelligente overvågningssystem kan hurtigt lokalisere fejl og fjernopgradere programmer uden at skulle gå til stedet for behandling. Hot-swappable tilstand, forretning er ikke afbrudt, standard mobiltelefon APP funktion, kun én mobiltelefon kan bruges til at overvåge computerrummet, opnå uovervåget drift!
---Plideligt: Det uafhængige overvågningssystem kan sende opgaver på en målrettet måde, forbedre drift- og vedligeholdelseseffektiviteten og detektere røgalarmtransmissionssignaler og forbinde med brandbeskyttelse for at sikre computerrummets sikkerhed!
---- Effektiv: Rack kølesystem, DC variabel frekvens køling, fuldt lukket varm og kold kanal design, mere energibesparende og miljøvenlig, kan spare installationspladsen i et skab, og PUE værdien er mindre end 1,3.
Industrielle miljøer, medicinske faciliteter, laboratorieudstyr osv. er nøgleudstyr til strømforsyning og beskyttelse.
Sky
telekommunikation
edge computing
netværk til levering af indhold
Internet datacenter
Carrier datacenter
Andre virksomhedsdatacentre
Datacentre til forskellige brancher (finans, regering, energi, medicin osv.)
Sammenlignet med jævnaldrende har CPSY® SPR-serien Rack-Mounted Air Conditioner fordele som nedenfor:
Byggeomkostningsbesparelser på op til 35 %
Spar op til 40 % på den første investering
Sammenlignet med klimaanlæg med fast frekvens kan den årlige energibesparelse for klimaanlæg med variabel frekvens nå 29%.
Den anvender avanceret frekvenskonverteringsteknologi og bruger miljøvenligt kølemiddel R410A.
80-300kVA modulær UPS kan konfigureres fleksibelt i henhold til kundens systemstrømforsyningsbehov.
Ved at bruge 5 mm forhærdet glas til belysning når lyshastigheden 91%, høj mekanisk styrke og god permeabilitet
Skabets bund er lavet af 2,0 mm tykke koldvalsede stålplader, der er bukket og svejset, med en bæreevne på mere end 1500KG.
Højeffektive komponenter såsom kompressorer med variabel frekvens, EC-ventilatorer og grønne kølemidler.

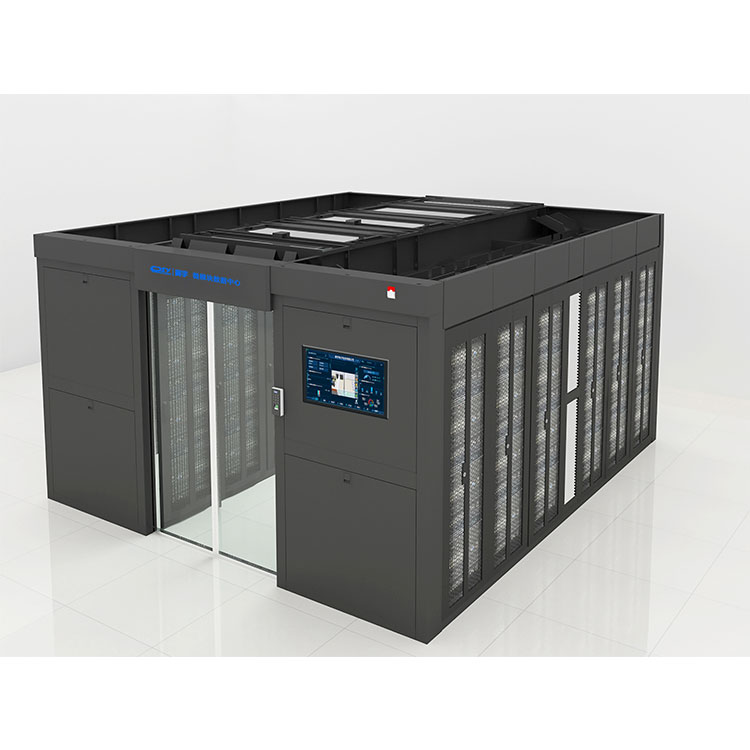

Det bevægelige soltag åbner i en vinkel på 90° og har en bufferbegrænser, der kan bruges til støjreduktion og positionering.
Indeslutning af varm gang forbedrer køleeffektiviteten yderligere, hvilket gør det muligt for UPS'en at producere op til 95 % effektivitet selv ved 30 % let belastning.

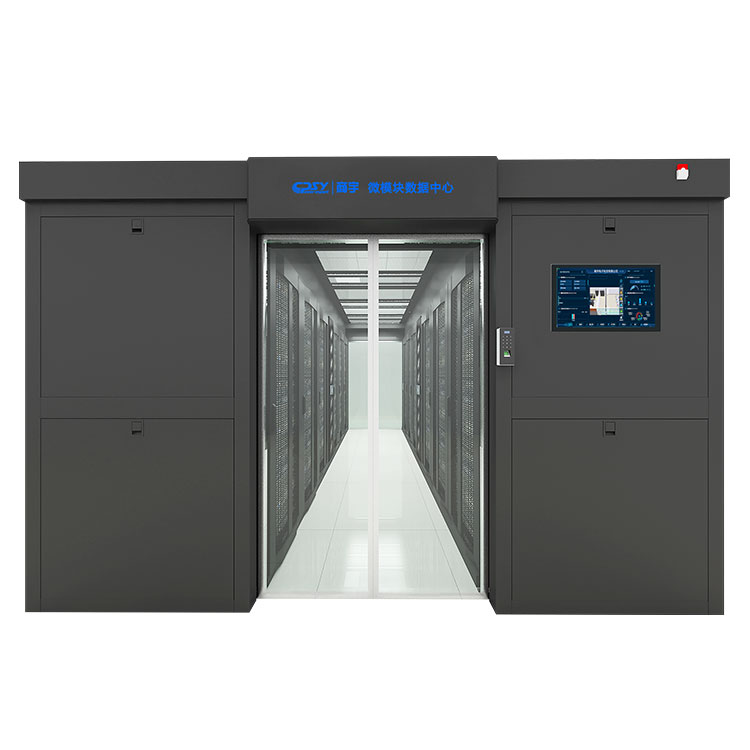

Automatisk dørkonstruktion + adgangskontrolsystem, som kan åbnes indefra og ud i nødstilfælde.
Opbygningen af traditionelle datacentre tager 18-24 måneder, mens containerdatacentre er fleksible og skalerbare og kan implementeres på blot uger eller måneder for at imødekomme hurtigt voksende it-behov.
